Scheda elettronica low cost Microchip con PIC 16F886

Microelettronica > Arethusa



Manuale tecnico italiano


Technical manual short form En.
Arethusa V21, è una scheda elettronica basata sul PIC16F886 di Microchip. Il PIC 16F886, è un microcontrollore che dispone di 24 I/O digitali programmabili, di cui 11 possono essere impiegati come ADC con risoluzione a 10 bit. Altre risorse I/O disponibili sono 2 comparatori bipolari, 14 sorgenti di interrupt, 3 timer counter, 2 canali CCP a 16 bit con funzionalità PWM, linee I2C,  SPI, UART, ecc.  La scheda contiene a bordo quanto è necessario per il funzionamento del microcontrollore, compresa l'interfaccia UART-USB per il collegamento della stessa al PC, consentendo la programmazione del micro attraverso un Bootloader. Questa scheda fa parte del progetto Arethusa, ed è il supporto base necessario a connettere altre schede dello stesso formato in grado di svolgere compiti specifici come, ad esempio, il controllo remoto via web. La programmazione della scheda è semplificata attraverso l'ambiente di sviluppo Visual Parsic V4, che mette a disposizione del programmatore, anche alle prime armi,  numerose risorse software per lo sviluppo di progetti di ogni genere.
Con questo hardware, è possibile sviluppare programmi per connettere numerosi oggetti elettronici oggi disponibili quali : display e terminali video, micromotori, schede interfaccia relè, interfacce di comunicazione GSM e GPS, sensori di ogni tipo, ecc. La scheda integra un regolatore di tensione 5V, tre segnalazioni
LED ON/RX/TX, un pulsante di reset ed un quarzo a 20MHz. Tutte le linee di I/O digitale sono collegate a connettori maschio ad 8 poli. La programmazione del PIC può avvenire attraverso il Bootloader, già installato a bordo del PIC, oppure attraverso la porta ICSP, opportunamente predisposta in modo da essere collegata direttamente  al PICKIT di MIcrochip. Arethusa V21 può installare diversi PIC della famiglia 16F a 28 PIN, tra questi indichiamo : 16F737/767/876A/883/886/913/916
La V21 può ricevere alimentazione esterna , oppure attraverso la porta USB.  Impiegando l'alimentazione esterna  la tensione sarà compresa  tra 9 e 12Vcc. Si consiglia di non alimentare la V21 con una tensione inferiore a 7V e superiore a 12Vcc. In caso di tensione di alimentazione eccessiva il regolatore interno non lavorerebbe correttamente e surriscalderebbe fino a bruciare. La programmazione è molto facile impiegando il compilatore grafico Visual Parsic V4. Possono essere impiegati convenientemente anche compilatori Assembler, BASIC, Pascal, C++, Ladder PIC ecc. La scheda trova applicazioni per il controllo di accessi di sicurezza, controllo motori, Build Automation, supervisone di circuiti elettici, telecomunicazioni, ecc. Arethusa V21  offre, ad un costo accessibile, l'opportunità di accedere alla programmazione dei PICmicro.

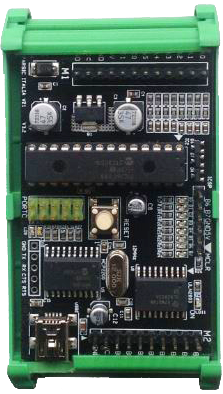

Arethusa V21 MCU USB Board

Arethusa V21 MCU USB Board

Arethusa V21 con PIC16F886 24 I/O Codice prodotto VTX24821V3.3000F2

Disponibilità immediata
19,50 € Aggiungi
