Scheda di sviluppo Microchip con PIC 16F886

Microelettronica > Arethusa
Prodotti>Microelettronica>Sistemi di sviluppo Microchip  V22 MCU

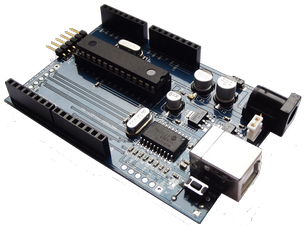

Arethusa V22, è una scheda elettronica basata sul PIC16F886 di Microchip. Il PIC 16F886, è un microcontrollore che dispone di 24 I/O digitali programmabili, di cui 11 possono essere impiegati come ADC con risoluzione a 10 bit. Altre risorse I/O disponibili sono 2 comparatori bipolari, 14 sorgenti di interrupt, 3 timer counter, 2 canali CCP a 16 bit con funzionalità PWM, linee I2C,  SPI, UART, ecc.  La scheda contiene a bordo quanto è necessario per il funzionamento del microcontrollore, compresa l'interfaccia UART-USB per il collegamento della stessa al PC, consentendo la programmazione del micro attraverso un Bootloader.
Arethusa V22 è un sistema di sviluppo  PICmicro, composto da una scheda base ed uno shield, è può essere programmato con qualunque tipo di compilatore . La programmazione è molto semplice, soprattutto se impiegata con il compilatore Visual Parsic V4 e il pulsante di reset permette l'impiego di un eventuale bootloader.
Per rendere funzionante la comunicazione USB, l’utente deve installare sul proprio PC i driver dell’ MCP2200, facilmente scaricabili dal sito www.Microchip/MCP2200

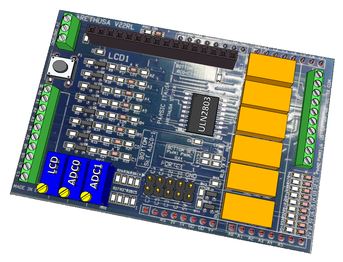

Lo shield
si innesta sulla scheda base e serve ad estendere le  funzionalità della stessa. Gli shields Arethusa seguono tutti la stessa filosofia applicativa toolkit e sono poco costosi dal punto di vista economico.

Le risorse di bordo sono così riassunte:

  • 2 ingressi analogici protetti , con le seguenti possibilità di selezione : ADC/4-20mA/PT1000/Simulazione ;
  • 8 ingressi digitali bidirezionali protetti, con segnalazione LED  ;
  • 8 ingressi digitali bidirezionali non protetti, impiegabili per I2C/SPI/PWM/USART ( PORTC ) ;
  • 6 uscite digitali su relè bassa tensione 6Ampere , contatti  NA terminali a morsetto ;
  • 1 uscita PWM  buffer 500mA;
  • 1 uscita open collector  buffer 500mA;
  • 1 connettore LCD, connessione standard e set istruzioni Hitachi 44780 ;
  • 1 pulsante di Reset;
Manuale tecnico V22 base

Manuale tecnico V22 shield

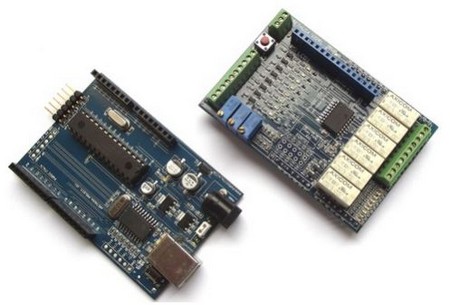

Arethusa V22 MCU Board kit

Arethusa V22 MCU Board kit

Kit completo Arethusa V22 base + V22 shield. Il kit si compone della scheda V22 base completo di componenti e connettori già saldati a bordo, la scheda V22 shield con i componenti smd già saldati a bordo e componenti passivi da saldare.

Disponibilità immediata
32,00 € Aggiungi
