PLC per applicazioni Build Automation Microchip PIC 16F887 - 18F4550

Microelettronica > Arethusa

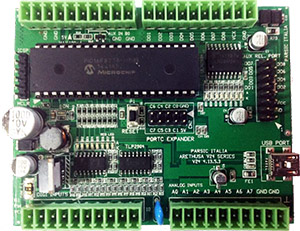

Arethusa V24, è una scheda elettronica basata sul PIC16F887 di Microchip. Il  16F887, è un microcontrollore di facile reperibilità e può essere impiegato in una vasta gamma di applicazioni. Dispone di 35 I/O digitali programmabili, di cui 14 possono essere impiegati come ADC con risoluzione a 10 bit. Altre risorse I/O disponibili sono 2 comparatori bipolari, 14 sorgenti di interrupt, 3 timer counter, 2 canali CCP a 16 bit con funzionalità PWM, linee I2C,  SPI, UART, ecc
Così come avvenuto nelle precedenti produzioni di interfacce, questa scheda trova convenienza economica in applicazioni embedded, di ambito industriale. Il modulo V25 è equipaggiato di 16 I/O digitali ( 8IN 8OUT ) ed 8 porte analogiche protette. Gli I/O digitali sono tutti segnalati con led che ne indicano lo stato ON/OFF.
Gli ingressi analogici consentono l’impiego di grandezze elettriche in cc. , comprese tra zero e 10Vcc. e sono protetti con barriera a diodi e partitore resistivo.
Per evitare che la gestione di questa scheda sia rigidamente legata all’hardware di bordo, è disponibile al progettista il Port C che consente di impiegare gli  I/O per vari protocolli di comunicazione : EUSART - MSSP. Sono disponibili sullo stesso connettore le uscite PWM.  Per la sua  flessibilità circuitale, la scheda trova possibilità di utilizzo  in tutte le applicazioni dove si richiede la continua sperimentazione dei circuiti applicativi. E' predisposta per il collegamento alla scheda  relè V19RL per barra DIN, in grado di commutare correnti fino a 10 Ampere e tensioni di 250Vac.
L’unità e dotata di presa USB e permette l’impiego di PICmicro 40 pin, della serie 16F e serie 18F, facilmente installabili sull’apposito zoccolo. La V24 può essere integrata, ad esempio, in sistemi domotici per il controllo di vari dispositivi quali : controllo accessi e varchi, accensione riscaldamento, condizionamento, tende da sole, ecc. Il comando dei relè può essere bistabile,impulsivo o temporizzato.  La  V24  offre un ambiente aperto dotato di risorse adatte a valutare circuiti digitali di bassa e media complessità con costi limitati di impiego.  Sono a disposizione dell’utente, alcuni  accessori utili per implementare funzioni digitali quali : espansione I/O digitali (V25 Exp. ) , supporto RS232/485/CANBUS ( V25 Com Port ), scheda LCD/GLCD ( V25 MDSP ) scheda millefori sperimentale ( V25 MF ). E' consigliato l'impiego della scheda nei corsi di sistemi digitali, degli Istituti Tecnici e Universitari.

Documento tecnico   Pagina Wiki

Arethusa V24 è una scheda programmabile  impiegata in numerosi settori industriali e domotico, offre il vantaggio di una facile integrazione e semplificazione di cablaggio  in sistemi di automazione già esistenti . Si installa facilmente su guida DIN e non richiede particolari attenzioni per il suo funzionamento. Può installare a bordo  le seguenti serie di PICmicro con case plastico PDIP-40 :
16F1519 16F871 16F874 16F877A 16F887 16F917 18F452 18F4539 18F4220 18F4320 18F4431 18F4520 18F4550 18F4620 18F45K22






Arethusa V24 scheda programmabile in SMD
Arethusa V24 con PIC16F887
Codice V24.3000.M11

euro 43,00 i.e.


Arethusa V24 Supporto scheda
Arethusa V24 supporto plastico per barra DIN
Codice V24.CV.3000L11

euro 6,50 i.e.
