PLC per applicazioni Build Automation Microchip PIC 16F887

Microelettronica > Arethusa
Arethusa V25, è una scheda elettronica basata sul PIC16F887 di Microchip. Il  16F887, è un microcontrollore di facile reperibilità e può essere impiegato in una vasta gamma di applicazioni. Dispone di 35 I/O digitali programmabili, di cui 14 possono essere impiegati come ADC con risoluzione a 10 bit. La scheda permette la connessione di una scheda Wi-Fi ESP8266, oppure una scheda  GSM SIM900. Inoltre può installare un terminale di comunicazione seriale  RS232 oppure RS485.
Così come avvenuto nelle precedenti produzioni di interfacce, questa scheda trova convenienza economica in applicazioni embedded, di ambito industriale e domotico. Il modulo V25 è equipaggiato di 16 I/O digitali ( 8IN 8OUT ) e 8 porte analogiche protette. Gli I/O digitali sono tutti segnalati con led che ne indicano lo stato ON/OFF. Le uscite digitali sono collegate a 8 relè di potenza, con capacità di interruzione fino a 10 Ampere (AC1)
Gli ingressi analogici consentono l’impiego di grandezze elettriche in cc. , comprese tra zero e 10Vcc. e sono protetti con barriera a diodi e partitore resistivo. Agli ingressi analogici sono selezionabili per segnali in tensione (0-10V) e in corrente 4-20mA. Inoltre, su richiesta, possono essere dotati di soppressori per le sovratensioni (optional) per funzionamento su linee elettriche particolarmente rumorose.
E' disponibile, al progettista, il Port C che permette di collegare questi terminali  ai vari protocolli di comunicazione : EUSART - MSSP e controlli PWM.  L’unità e dotata di presa USB selezionabile, e permette l’impiego di numerosi PICmicro a 40 pin, appartenenti alle famiglie  16F e 18F di Microchip. La V25 può essere integrata in sistemi domotici per il controllo di vari dispositivi quali : controllo accessi, accensione riscaldamento, condizionamento, tende da sole, limitatore carichi, ecc. Il comando dei relè può essere bistabile,impulsivo o temporizzato.  La V25  offre un ambiente aperto dotato di risorse adatte a valutare circuiti digitali di bassa e media complessità con costi limitati di impiego. E' consigliato l'impiego nei corsi di sistemi digitali, negli Istituti Tecnici e Universitari.

Documento tecnico   Pagina Wiki

Arethusa V25 è una scheda programmabile  impiegata in numerosi settori industriali e domotico, offre il vantaggio di una facile integrazione e semplificazione di cablaggio  in sistemi di automazione già esistenti . Si installa facilmente su guida DIN e non richiede particolari attenzioni per il suo funzionamento. Può installare a bordo  le seguenti serie di PICmicro con case plastico PDIP-40 :
16F1519 16F871 16F874 16F877A 16F887 16F917 18F452 18F4539 18F4220 18F4320 18F4431 18F4520 18F4550 18F4620 18F45K22

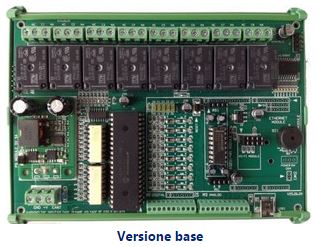

Arethusa V25 versione base
Arethusa V24 con PIC16F887
uscita seriale RS232
Codice V24.3000.M11

euro 59,00 i.e.

Moduli Optional da richiedere separatamente

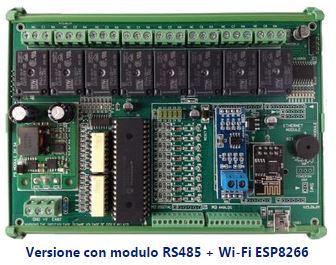

ESP8266 Modulo Wi-Fi (euro 5,10 + iva)

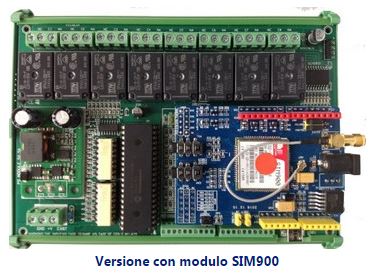

Modulo GSM SIM900 (euro 27,00 + iva)
Modulo comunicazione seriale RS485 (euro 4,50 +iva)


Arethusa V25 Supporto scheda
Arethusa V25 supporto plastico per barra DIN
Codice V25.CV.3000L12

euro 9,50 i.e.
