Caratteristiche del sistema di controllo fotovoltaico V34GridControl

Gli inverter di  stringa, con potenze fino a qualche decina di kW, sono in massima parte concepiti per ricevere direttamente in ingresso le stringhe di moduli fotovoltaici, quasi sempre senza l’interposizione di sistemi di regolazione o altro. Un parametro estremamente importante, ai fini del funzionamnto dell'inverter, è la configurazione dei circuiti d'ingresso da cui dipende il rendimento e il corretto funzionamento di conversione. Nei sistemi "grid connect" gli inverter sono progettati per funzionare in parallelo alla rete elettrica. Le disposizioni Normative, richiedono che quando l'uscita inverter raggiunge e supera 253V questi si deve staccare automaticamente dal parallelo.
Il problema si verifica  durante i periodi di sovrairraggiamento solare, gli impianti non dotati di sistema di regolazione di stringa, alimentano i circuiti di conversione dell'inverter con una tensione più elevata del necessario, provocando l'intervento delle protezioni di sicurezza che evitano l'innalzamento accidentale dell'uscita oltre i 253V previsti dalla Norma.

Gli inverter progettati per il "grid connect" devono rispettare le seguenti caratteristiche così riassunte:

  1. capacità di stare quanto più possibile “incollati” al punto di massima potenza sulla curva tensione-corrente del generatore fotovoltaico, anche in caso di ombreggiamenti parziali e di rapide variazioni dovute a variazioni dell’irraggiamento solare sui moduli;
  2. elevata efficienza di conversione, anche a bassi livelli di potenza;
  3. capacità di sincronizzarsi con la rete elettrica e di trasferire a questa tutta la potenza disponibile nel rispetto delle regole di connessione esistenti;
  4. rilevamento delle eventuali perdite di isolamento del generatore fotovoltaico;
  5. distacco dalla rete nel caso di guasto o anomalie rilevate su quest’ultima;
  6. protezione contro l’immissione di corrente continua in caso di guasto, attuata mediante un trasformatore all’uscita o un’idonea protezione in grado, all’occorrenza, di separare la sezione in corrente continua da quella in corrente alternata.

Il controller V34GridControl è un dispositivo automatico progettato per il controllo della tensione di stringa. Evita il blocco dell'inverter in caso di eccessiva produzione fotovoltaica, protegge l'inverter dai continui distacchi ed azionamenti dei relè interni, garantisce la continuità del servizio.

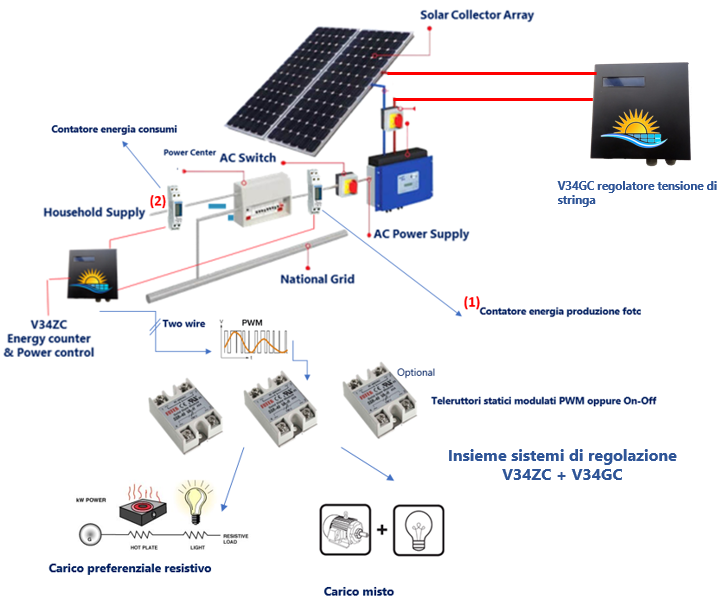

Schema di applicazione di un impianto fotovoltaico che fa uso del regolatore della tensione di stringa (V34GC)  e regolatore del carico energetico (V34ZC):


La fornitura comprende:
  • Scheda microcontroller V34GC in contenitore metallico supporto a parete


V34GC Solar Energy Solution Grid Control1

V34GC Solar Energy Solution Grid Control1

V34GC scheda di controllo a microprocessore. dedicata al controllo e regolazione della potenza emessa dalla stringa FV fino a 6KW.

Disponibilità immediata
172,00 €(IVA escl.) Aggiungi
